Giới thiệu sản phẩm

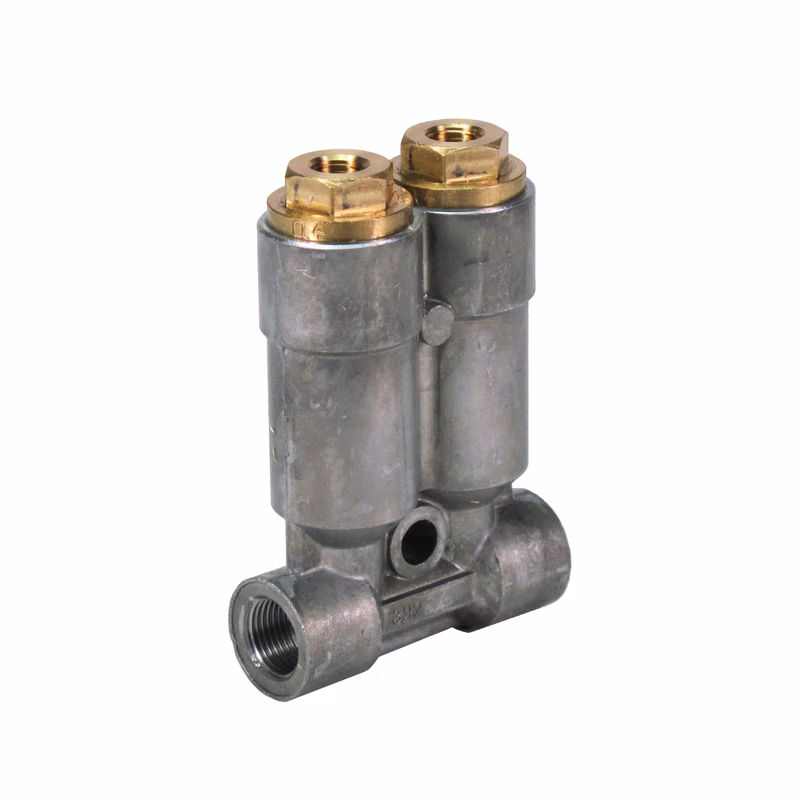

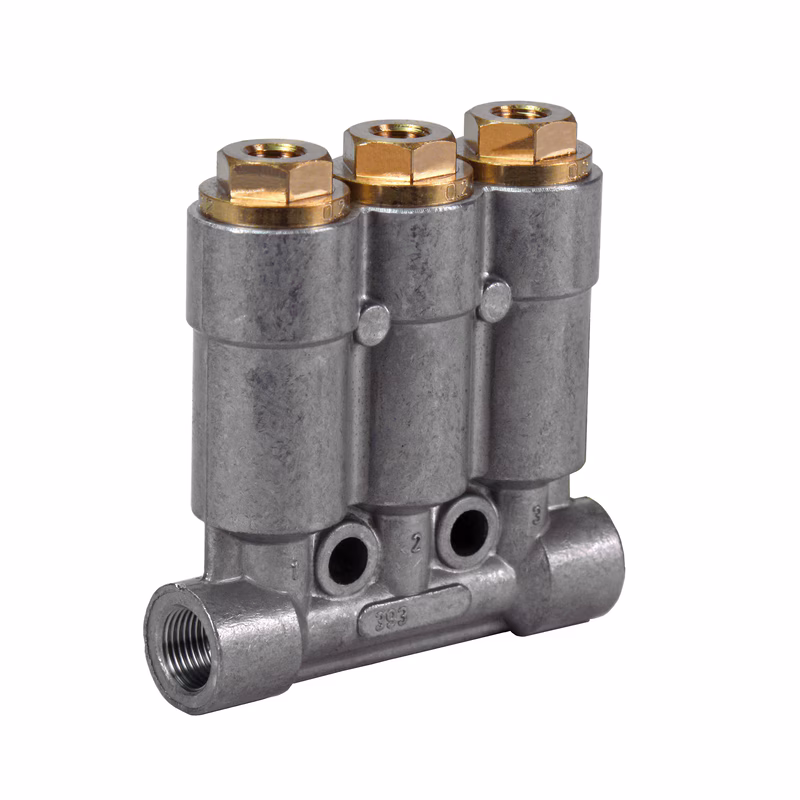

Series 390 là dòng bộ định lượng tiền bôi trơn được thiết kế dành cho hệ thống bôi trơn tập trung một đường sử dụng dầu hoặc mỡ lỏng. Thiết bị được lắp đặt trực tiếp trên máy móc hoặc hệ thống cần bôi trơn nhằm phân phối chính xác lượng chất bôi trơn đến từng điểm bôi trơn, giúp thiết bị vận hành ổn định và bền bỉ hơn.
Dòng Series 390 hỗ trợ nhiều tùy chọn linh hoạt cho các hệ thống có điểm bôi trơn đơn lẻ từ xa hoặc các cụm định lượng nhiều đầu ra lên đến 6 cổng. Thiết bị có thể đặt hàng kèm đầu nối đường chính bằng cách lựa chọn mã cấu hình phù hợp.
Đặc điểm nổi bật
- Phù hợp với các manifold từ 1 đến 6 cổng tương ứng với số điểm bôi trơn
- Linh hoạt cho hệ thống bôi trơn đơn lẻ hoặc nhiều điểm bôi trơn
- Thiết kế lắp trực tiếp trên máy móc hoặc hệ thống cần bôi trơn
- Tùy chọn đầu nối kiểu cắm nhanh hoặc ren vặn cho đường cấp dầu
- Có thể lựa chọn nhiều loại manifold với kích thước ren và vật liệu khác nhau
- Đầu định lượng có thể thay thế để thay đổi lưu lượng cấp dầu hoặc mỡ
- Hoạt động ổn định với dầu khoáng, dầu tổng hợp và mỡ lỏng
- Kết cấu chắc chắn, độ bền cao, phù hợp môi trường công nghiệp
Ứng dụng
Series 390 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:
- Máy công cụ
- Máy in công nghiệp
- Ngành bao bì
- Ngành dệt may
- Máy móc nông nghiệp
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguyên lý hoạt động | Bộ định lượng tiền bôi trơn (Direct Injector) |
| Số đầu ra | 2 hoặc 3 |
| Lưu lượng dầu | 0,2 – 1,5 cm³ |
| Lưu lượng mỡ lỏng | 0,10 – 0,30 cm³ |
| Chất bôi trơn | Dầu khoáng, dầu tổng hợp, mỡ lỏng NLGI 000 / 00 |
| Độ nhớt dầu | 20 – 2000 mm²/s |
| Nhiệt độ hoạt động | 0 đến +80°C |
| Áp suất làm việc | 8 – 45 bar |
| Áp suất xả | Tối đa 7 bar |
| Kết nối đường chính | Ống Ø6 – 12 mm |
| Kết nối đầu ra | Ống Ø4 mm |
| Kiểu đầu định lượng | Kết nối ống không cần hàn DIN 3862 |
| Kích thước | 50 × 89 × 23 mm đến 71 × 89 × 23 mm |
| Vị trí lắp đặt | Mọi vị trí |
Nguyên lý hoạt động
Series 390 hoạt động theo nguyên lý tiền bôi trơn trực tiếp (Direct Injector). Áp suất từ bơm sẽ cấp chính xác lượng dầu hoặc mỡ lỏng đến ổ trục và các vị trí cần bôi trơn, giúp giảm ma sát, giảm hao mòn và tăng tuổi thọ thiết bị.
Tùy chọn đầu định lượng thay thế
Đầu định lượng cho dầu
Lưu lượng định lượng:
- 0,2 cm³
- 0,4 cm³
- 0,6 cm³
- 1,0 cm³
- 1,5 cm³
Tùy chọn vật liệu gioăng:
- NBR
- FKM (FPM)
Đầu định lượng cho mỡ lỏng
Lưu lượng định lượng:
- 0,1 cm³
- 0,2 cm³
- 0,3 cm³
Vật liệu:
- Đồng thau mạ niken
Ví dụ mã đặt hàng
393-800-67900-EE
Ý nghĩa mã sản phẩm:
- Dòng sản phẩm Series 390
- 3 điểm định lượng
- Thiết kế dùng cho dầu, đầu ra Ø4 mm
- Vật liệu đầu định lượng bằng đồng thau, gioăng FKM
- Kết nối đầu ra kiểu 00
- Lưu lượng định lượng: 0,40 cm³, 0,60 cm³ và 1,50 cm³
- Đầu nối đường chính dạng banjo DIN 3862 có khóa và vòng đệm phẳng
Phụ kiện và tùy chọn
Series 390 hỗ trợ nhiều loại phụ kiện và đầu định lượng thay thế giúp dễ dàng thay đổi lưu lượng hoặc mở rộng hệ thống bôi trơn theo nhu cầu thực tế.
Ngoài ra, sản phẩm có thể cấu hình bằng CAD Configurator để tạo mã đặt hàng chính xác và tải file CAD phục vụ thiết kế kỹ thuật.
Ưu điểm khi sử dụng Series 390
- Cấp dầu chính xác cho từng điểm bôi trơn
- Giảm hao phí dầu và mỡ bôi trơn
- Tăng tuổi thọ vòng bi và chi tiết máy
- Giảm thời gian dừng máy và chi phí bảo trì
- Linh hoạt mở rộng hệ thống bôi trơn
- Dễ dàng thay đổi lưu lượng theo yêu cầu sử dụng
